Řezání a splétání produkují systém pro SPC podlahy
Přijímá celou rámovou konstrukci, horní lisovací pás používá aktivní, stabilní výkon a spolehlivou kvalitu, tato schopnost zpracování stroje se výrazně zlepšuje.
1. Technické parametry
A. Velikost výrobku （L * W): Šířka: 1220 mm; Tloušťka: 4-25 mm
B. Rychlost výrobní linky: 60-80 m / min
C. Směr výrobní linky: Správně
D. Elektrické ovládání: Pracovní napětí: 380V, 50Hz; Řídící napětí: 220V, 50Hz & 24V (DC)
E. Tlak vzduchu: 0,6-0,8 MPa
Kapacita vzduchu: 3 m³ / h
Vysokorychlostní výrobní linka potřebuje systém odsávání prachu až 30 m / s
Systém odsávání prachu: 50000m³ / H
F. Barva zařízení:
Hlavní těleso: RAL7035 šedavě bílé
Čáry těla: RAL5012 světle modrá
Výstražná barva: RAL1016 LY. žlutá
G. Počet kapacit:
Patro spec. | 1200 x 160 mm | 600X300 mm |
Oblast hotového výrobku | 0,192 / kus | 0,18㎡ / kus |
Den / rok | 300 | 300 |
Shift / den | 2 | 2 |
Časový posun | 7,5h | 7,5h |
Rychlost výroby | 30ks / min | 40ks / min |
Koeficient účinnosti | 70% | 70% |
Kapacita / den | 5670000pcs / rok | 7560000pcs / rok |
Asi 1.000.000㎡ / rok | Přibližně 1.300.000㎡ / rok |
2. Surovina
Přesnost podlahové suroviny
Tvarová přesnost podlahy prázdná
Tolerance | |
Rovnost čelní desky | ± 1,0 mm |
Čtvrťová deska | ± 0,5 mm o 205 mm |
Errow tloušťky | ± 0,15 mm |
Errow délky | ± 2,0 mm |

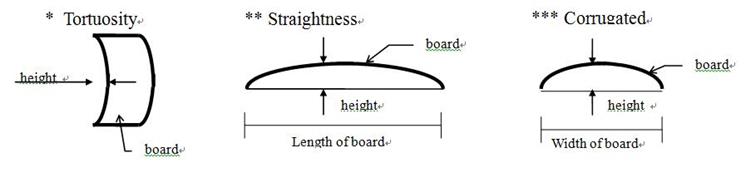

Před podáváním podlahového polotovaru do podélné dvojité koncovky, zkontrolujte podélnou zakřivení podlahy, čelní deska nesmí překročit jádrovou dýhu.
Je-li zaškrtnuto, hodnota „+“ ukazuje přímočarost nebo vlnitost podlahy je lemovaná. Při kontrole podélné křehkosti podlahy je strana podlahy lícem dolů; při kontrole vlnitého tvaru podlahy položte podlahu na úroveň.
3.Vyrobený výrobek
1) Plocha dokončené podlahy
Délka | 600 až 1800 mm |
Šířka | 125-300 mm floor délka podlahy） 400-600 mm (čtvercová podlaha) |
Tloušťka | 4,5-15 mm |
2) Tolerance hotového výrobku
Délka | ± 0,5 mm |
Šířka | ± 0,025 mm |
Rovnost (tvar banánů) | Podélný ---- ± 0,1 mm / 1000 mm |
Squareness | ± 0,03 mm / 205 mm (délka desky / šířka desky ＞ 5) |
Tolerance vysoké a nízké | ± 0,03 mm |
Přizpůsobte toleranci | ± 0,05 mm |
Tolerance Pouze zákazník splňuje podmínky uvedené níže
→ Velikost suroviny: Jak je uvedeno výše
→ Aby bylo dosaženo této vysoké přesnosti, potřebuje deska dostatečnou délku, stejnou šířku a nemá ohyb.
→ Rovnost povrchu desky: ＜ 0,1 mm / 300 mm
→ Podélná zakřivení podlahy max .: + 20 / -10mm / 2,2m; Příčná deformace podlahy max .: +/- 0,3 mm
→ Tolerance tloušťky podlahového polotovaru: 5 0,15 mm / 300 mm
→ Musí být předehřáté před prací stroje (řetěz musí být nejméně 1 hodinu v provozu)
→ Dodržujte přísné předpisy a předpisy
→ Je-li to nutné, musí zastavovací pes zkontrolovat a seřídit, nejméně jedenkrát musí udržet 14 dní.
→ Při měření teplotní odchylky max. ± 5 ° C.
→ Přesnost frézy: opotřebení řezného nástroje: 60% zub frézy musí být v toleranci 10 μm. Veškerý řezací zub je 20 μm. Váha max. je 6,3G
3) Povrchová deska poškrábání hotového výrobku
Jako důvod zařízení vede povrchová deska k poškrábání podlahy, která nesmí překročit 0,1% (podle množství kusů podlahy).
4. Procesní tok
1. Velkoplošnou desku položte vysokozdvižným vozíkem na podávací válečkový dopravník.
2. Každá dílčí deska bude umístěna válečkem na řetězovém stroji a pak zavěsí desku o jeden kus po jednom dílu na další pracovní stanici pomocí háčkového stroje.
3. Přepravní desku k podélné multi rip pila, řez střední deska do mnoha kusů malé desky.
4. Na podélný pásový dopravník posuňte malé desky.
5. Spodní profil (drážka a pero) zpracovávejte podélným a příčným DET.
5. Seznam výrobní linky
Ne. | název | POČET | Poznámky |
1 | Automatický nakládací systém | 1 set | |
2 | Podélná víceřezná pila | 1 set | Neobsahuje řezačku a odsávání prachu |
3 | Válečkový dopravník | 1 set | |
4 | Podélná a příčná dvojitá zakončovací linie | 1 set | Neobsahuje řezačku a odsávání prachu |
5 | Systém odsávání prachu | 1 set | |
6 | Nástroj | 1 set |
